Typologie des instruments à
vent
selon leur
mode de production des notes
Fiches d'illustration
: fonctionnement d'un piston dit Viennois ou
Belge
|
Le piston dit "viennois" ou "belge" (il y a une
légère différence entre ces deux types, le
premier étant actionné par une palette, le second par
un faux piston additionnel) est une variante (ancêtre ?) du
piston Perinet qui nécessite, pour
chaque dérivation, deux pistons jumeaux, manoeuvrés
simultanément, l'un commandant l'entrée de l'air,
l'autre sa sortie. Ces pistons sont dotés, d'un canal les
traversant de part en part, par lequel l'air transite en position de
repos du piston et d''un canal formant un angle de 90° reliant
un orifice situé sur le coté du piston à un
orifice situé en bout du piston. C'est par ce second canal que
l'air transite lorsque le piston est appuyé.

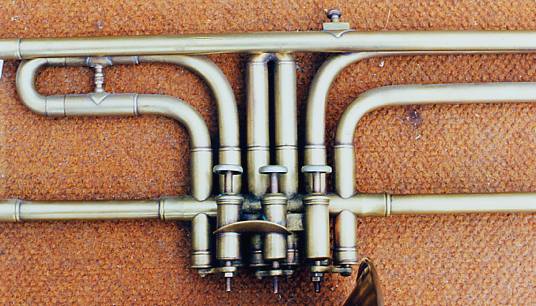

Trombone à pistons belges
Détail : le cylindre du premier plan ne sert qu'à
guider la tige qui soutient le bouton (il contient également
le ressort de rappel). On voit que le mouvement de cette tige est
communiqué aux deux pistons contenu dans les cylindres
arrières par la pièce du bas sur laquelle sont
visés les trois axes.

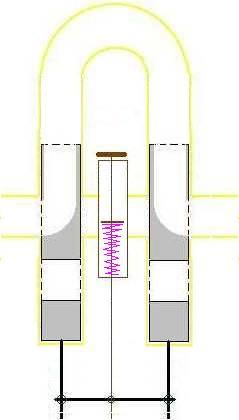

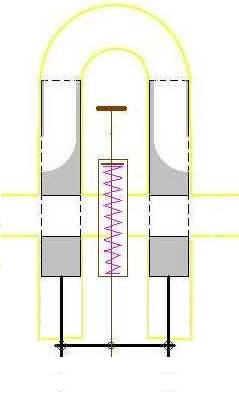

Schémas de fonctionnement
Clichés et dessins J.L. Matte, merci à J.J.
Révillon qui m'a permis de faire ces clichés
Lire l'opuscule sur l'accord
des pistons par V. C Mahillon
