Site http://jeanluc.matte.free.fr   Typologie des instruments à vent selon leur mode de production des notes Fiches d'illustration : démontage d'un orgue jouet à ventilation électrique

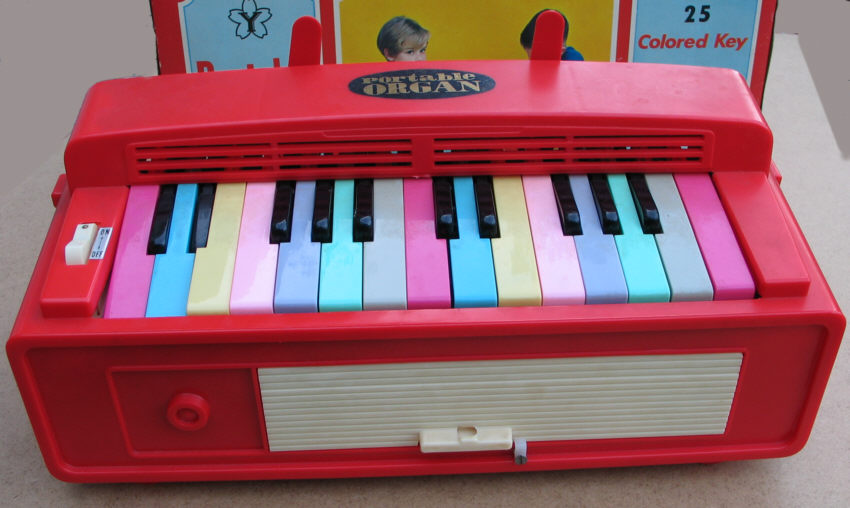

Vue de face

Vue de dos : nous allon enlever les deux vis sur les côtés et leur grosses rondelles ressort puis tirer la plaque de carton formant l'arrière de l'appareil

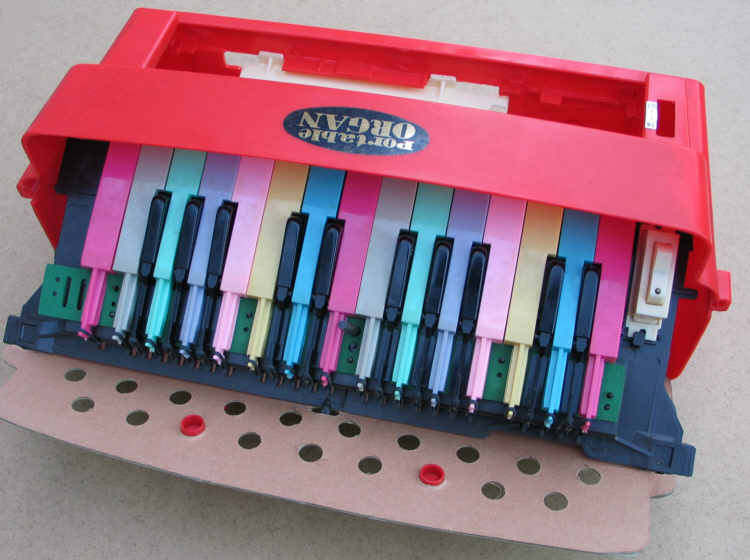

Petite surprise, cette plaque bascule sur sa base en entrainant tout le clavier avec elle

Nous voyons maintenant que la queue de chaque touche bouche un orifice allongé derrière lequel se cache l'anche libre qui produit la note correspondante. Une plaque de mousse assure l'étanchéïté. Cette plaque étant plus longue et percée de deux orifices supplémentaires inutiles, ceci nous permet de voir la forme allongée de ces orifices. Les touches sont maintenues plaquées par de simples petits bracelets élastiques qu'il faudrait tous changer pour remettre l'instrument en état.

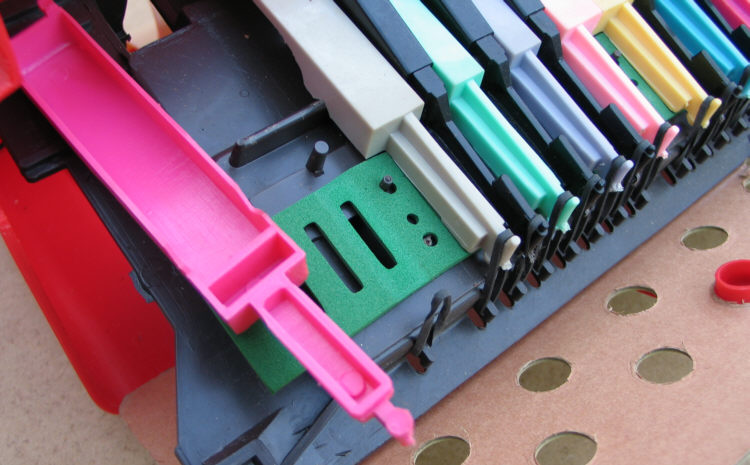

Vue de la première touche démontée : on voit maintenant nettement l'orifice laissant passer l'air lorsque la tocuche est appuyée. La barre de plastique noir moulée dans la plaque support sert d'axe de rotation des touches. Deux petites encoches dans le bord des touches aident à les maintenir en bonne position sur cette barre. Un ergot également moulé dans la plaque noire aide à garder le bon parallélisme des toches

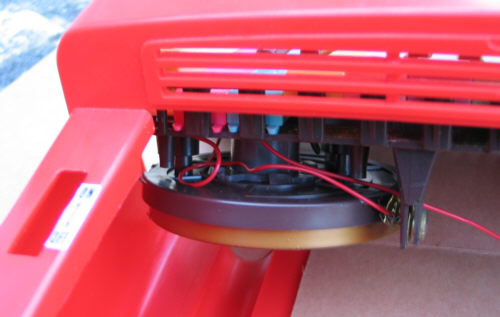

Le petit ventilateur électrique
