Fiches d'illustration : en démontant un accordéon jouet



Petit reportage photo à l'intérieur d'un accordéon jouet tout plastique

Voilà un instrument qui n'en est pas vraiement un, bien davantage un jouet, mais il est intéressant de voir sa conception qui fait appel à quelques intéressantes astuces pour réduire très fortement le coût de fabrication de l'instrument en limitant considérablement le nombre de pièces et donc les coûts de montage. Naturellement, la qualité résultante n'est pas du tout celle d'un vrai instrument, même si certains détails et principes respectent tout de même bien ceux des véritables instruments.


Pas de doute à avoir en voyant les têtes de Mickey et Minnie sur l'instrument, il s'agit bien d'un jouet...

Désolé je n'ai pas encore trouvé comment ouvrir le clavier sans le casser... Cela viendra, il faut que je trouve comment il est clipsé...

J'ai tout de même pu comprendre comment il était conçu en regardant par les petites fentes : chaque touche est moulée en une seule pièce avec le clapet qu'elle anime : une pièce en plastique formant un angle proche de 90°. Ainsi on gagne ainsi autant de pièces que de touches (soit 17). Ces touches sont articulées sur un axe commun que je n'ai pu voir, mais la principale astuce pour réduire le coût de fabrication est d'utiliser, à titre de ressort de rappel des touches, une sorte de peigne, moulé dans la même pièce que le capot et dont chaque dent (lame de plastique plate), vient appuyer par le haut sur chaque clapet... 17 ressorts à fabriquer et mettre en place sont ainsi remplacé par une seule plaque de plastique moulée.

Commençons donc par décoller le soufflet sur l'un de ses côtés (car naturellement, rien n'est prévu pour ouvrir l'instrument d'une autre manière)

Vue des sommiers du côté clavier mélodique :


Pas de surprise sur la disposition de ces sommiers, comme on pouvait s'y attendre, ils sont à plat. On distingue déjà les anches, moulées dans la même plaque de plastique transparent que le reste du sommier




Là réside d'ailleurs la principale astuce: mouler l'ensemble dans une même pièce de plastique afin d'avoir une seule pièce... On voit sur la photo du dessus que les anches de la rangée d'en haut fonctionne dans un sens et celles d'en bas dans le sens inverse. Naturellement il y a une anche dans chaque sens pour chaque note, l'accordéon est à une voix.

Regardons maintenant du côté du sommier des basses :

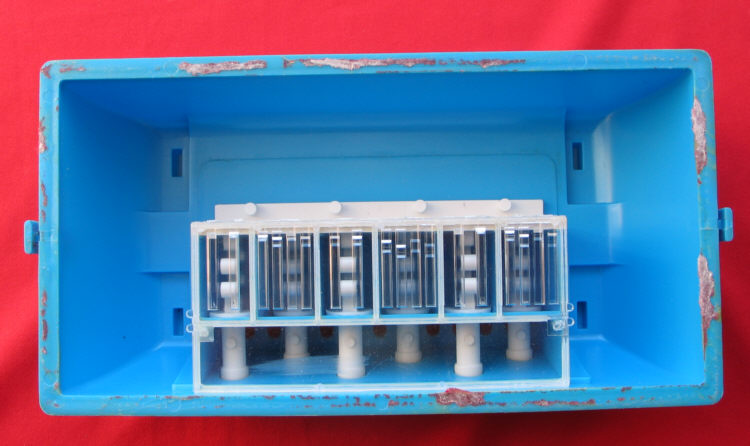

Ici également le sommier est à plat et on distinque en alternance des ensembles de deux anches correspondant à une basse (toujours une anche en tirant et une en poussant. ces basses sont sur le rang avant de boutons, celui qui est le plus prêt du soufflet) et des ensembles de quatre anches correspondant à des accords de deux notes (rang arrière de boutons, c'est à dire à l'extérieur en position de jeu).


Vue d'un peu plus prêt. Remarquons que les 8 boutons correspondent bien à 4 basses et 4 accords contrairement à certains jouets où l'un des boutons est souvent une soupape.

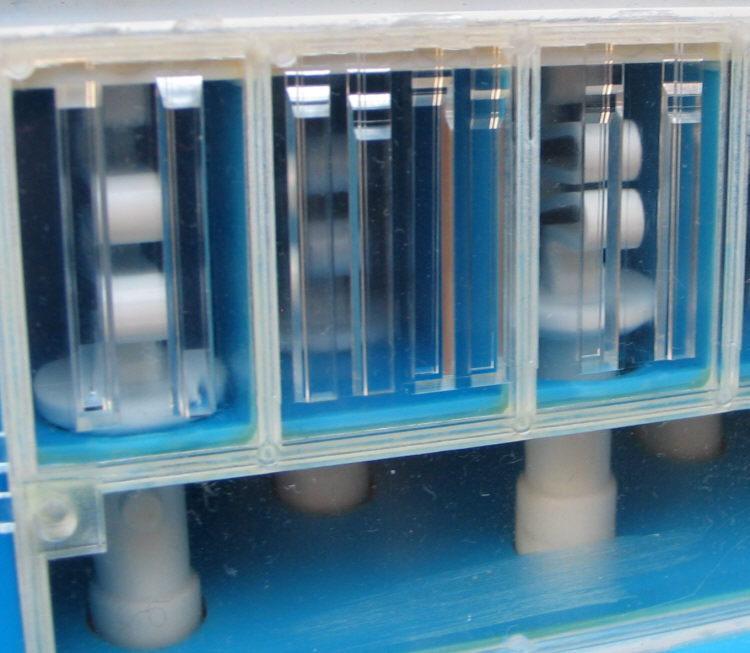

La même vue un peu de biais nous permet de voir comment, dans une même pièce de plastique blanc est moulé le bouton, une rondelle formant soupape et, au desus, une partie en S et demi jouant le rôle de ressort pour ramener la soupape contre la plaque avant (ici en bas sur la photo) du sommier.




Sur cette dernière photo, le deuxième bouton de la rangée avant est appuyé, on voit que la rondelle formant soupape s'est soulevée et laisse passer l'air.
